環(huán)氧玻璃鱗片膠泥在施工過程中往往因為各式各樣的施工問題而達不到預(yù)期防腐目的，造成了很大的人力、物力和財力的浪費，下面就給大家普及下環(huán)氧玻璃鱗片膠泥的襯里如何進行施工？。

環(huán)氧玻璃鱗片膠泥襯里施工要領(lǐng)具體如下：

1、檢查母材表面及焊縫等部位,確認有無焊接缺陷，漏焊及其它對襯膠有妨礙之處。如有必須及時處理，處理后再檢查至合格。

2、噴砂處理：噴砂的目的是為了除去被襯表面的雜質(zhì)，同時也是為了增加環(huán)氧玻璃鱗片膠泥與被襯里面的粘接強度。噴砂時注意以下幾點：a、確認溫度是否在5℃以上,濕度在80%以下。b、噴砂壓力控制在6～8kgf/cm2，完全除去雜物。c、噴砂等級為Sa2.5。

3、涂刷底涂；底涂要在噴砂后盡快涂刷，一般在噴砂清理過后立即涂刷，最長不超過6個小時。

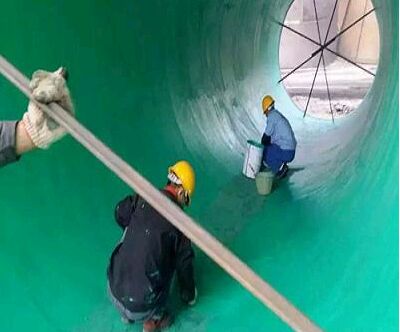

4、環(huán)氧玻璃鱗片膠泥襯里施工：共施工2道玻璃鱗片膠泥襯里，并檢查2次，每層襯里層厚度為0.7mm左右。

5、RP襯里施工：玻璃鱗片膠泥襯里后，在接管、人孔等凹凸角落部按以下要領(lǐng)進行FRP施工。

6、涂刷與環(huán)氧玻璃鱗片膠泥配套的面漆，并進行質(zhì)量檢查。

環(huán)氧玻璃鱗片膠泥襯里施工按照上述流程施工一定能達到防腐要求，從而避免材料和人力的浪費，望大家謹(jǐn)記。環(huán)氧玻璃鱗片膠泥特點用途

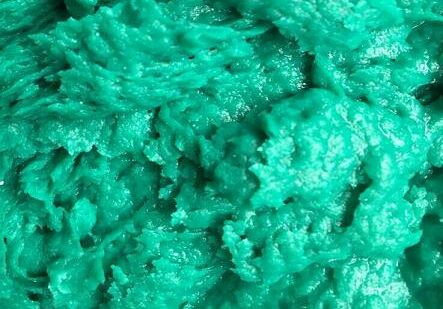

玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長物件使用壽命;用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠遠優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能;用于塑料領(lǐng)域，可增加塑料制品的強度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。

　　1 、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。

　　2 、由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。

　　3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高 20-40 ℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。

　　4 、熱脹系數(shù)小。

       5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗表面磨損性能。

　　6 、配伍性能好，可以與各種樹脂組成防腐涂料。
