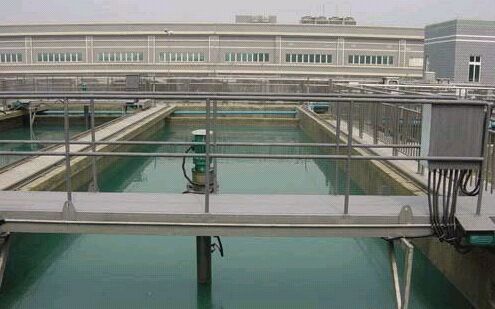

玻璃鋼防腐襯里施工根據(jù)儲(chǔ)存介質(zhì)種類、介質(zhì)溫度選擇合適的原材料，結(jié)合需要玻璃鋼防腐的構(gòu)筑物的尺寸裁剪所需要的增強(qiáng)材料，準(zhǔn)備所需的各種施工設(shè)備及器具、防護(hù)設(shè)備通風(fēng)設(shè)施等。

    2、基材表面處理

       結(jié)合基材的類型選擇不同的處理工藝，對(duì)于金屬基材應(yīng)除油、脫脂、除銹、除塵、鈍化或磷化處理，除去表面的突起、毛刺等，修補(bǔ)表面缺陷，保證表面平整，同時(shí)保證一定的粗糙度。對(duì)于混凝土基材應(yīng)用砂漿抹面收平，表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達(dá)到養(yǎng)護(hù)強(qiáng)度后，應(yīng)進(jìn)行水壓防滲防漏試驗(yàn)，試驗(yàn)合格后，除去表面的粉塵，修補(bǔ)表面的缺陷，水泥應(yīng)采用500#硅酸鹽水泥，對(duì)于堿性較高的新混凝土，應(yīng)用15~20%的硫酸鋅或氯化鋅涂刷2~4次，每隔12~24小時(shí)涂刷一次，最后用清水清洗殘留物，半年以上不必脫堿處理；對(duì)于舊混凝土應(yīng)清除腐蝕疏松混凝土，反復(fù)用清水沖洗未疏松或尚牢固混凝土，自然干燥12~24小時(shí)，用新混凝土修補(bǔ)損壞部位，保證表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達(dá)到養(yǎng)護(hù)強(qiáng)度后，用砂紙或鏟刀除去管體表面浮砂、垃圾、塵土，打磨使混凝土表面保持一定的粗糙度，可供制作玻璃鋼防腐；如果混凝土表面含水量大于6%時(shí)，應(yīng)在50~60℃下烘干三天，保證混凝土表面含水量小于6%。

    3、過渡粘接層制作

      基材準(zhǔn)備好后，在基材表面涂刷過渡粘接材料，用于玻璃鋼與基材粘接。通常采用環(huán)氧樹脂作為過渡粘接層，底涂根據(jù)要求可以為2~4次，底涂樹脂膠液要控制好粘度，膠液用量控制在200~250g/m2；對(duì)于混凝土或木質(zhì)疏松材料，第一層底涂固化時(shí)間適當(dāng)延長(zhǎng)，讓膠液盡可能滲入基材中，提高粘接面強(qiáng)度；底涂要求固化24小時(shí)以上才能進(jìn)行下一步操作，氣溫較低情況下固化時(shí)間應(yīng)相應(yīng)延長(zhǎng)；固化完成后，對(duì)基材表面的缺陷、焊縫、拐角用膩?zhàn)诱移剑�轉(zhuǎn)角位置要求圓滑過渡。

    4、增強(qiáng)層制作

       增強(qiáng)層制作對(duì)于鋪層較少的采用連續(xù)法施工，鋪層較多的采用間斷法施工，也可采用錯(cuò)位搭接法施工；按照預(yù)先設(shè)定工藝鋪層，配置膠液時(shí)膠液固化時(shí)間控制在0.5小時(shí)，防止樹脂膠液流淌；依次鋪設(shè)裁剪好的增強(qiáng)材料，保證增強(qiáng)材料完全被膠液浸透，表面沒有干紗、白斑等現(xiàn)象。

       待結(jié)構(gòu)層固化至有一定強(qiáng)度后，再在表面制作防滲漏層（根據(jù)要求，也可不制作），主要為短切氈層；滿足鋪層設(shè)計(jì)要求后，待防滲層固化至有一定強(qiáng)度后，再在防滲層表面涂刷樹脂膠液表面層，涂刷2~3次，每次膠液涂刷量控制在300~400g/m2；25℃以上固化24小時(shí)后可以交付使用，環(huán)境溫度較低時(shí)應(yīng)延長(zhǎng)固化時(shí)間；固化時(shí)間延長(zhǎng)可以提高玻璃鋼材料的力學(xué)性能和耐腐蝕性能。

    6、環(huán)氧自流平和耐酸磚防腐說明

       環(huán)氧自流平增強(qiáng)層通常為石英砂層，表面采用樹脂膠液自流平；耐酸磚防腐采用耐酸磚做增強(qiáng)層，主要控制好耐酸磚接縫的寬度，其余與玻璃鋼防腐相同。



以上只是河北君正防腐工程有限公司為您詳解的玻璃鋼防腐襯里施工方法，大家對(duì)防腐工程有不同見解和想法的話可以咨詢本公司。竭誠(chéng)為您服務(wù)。施工熱線:13932831139
